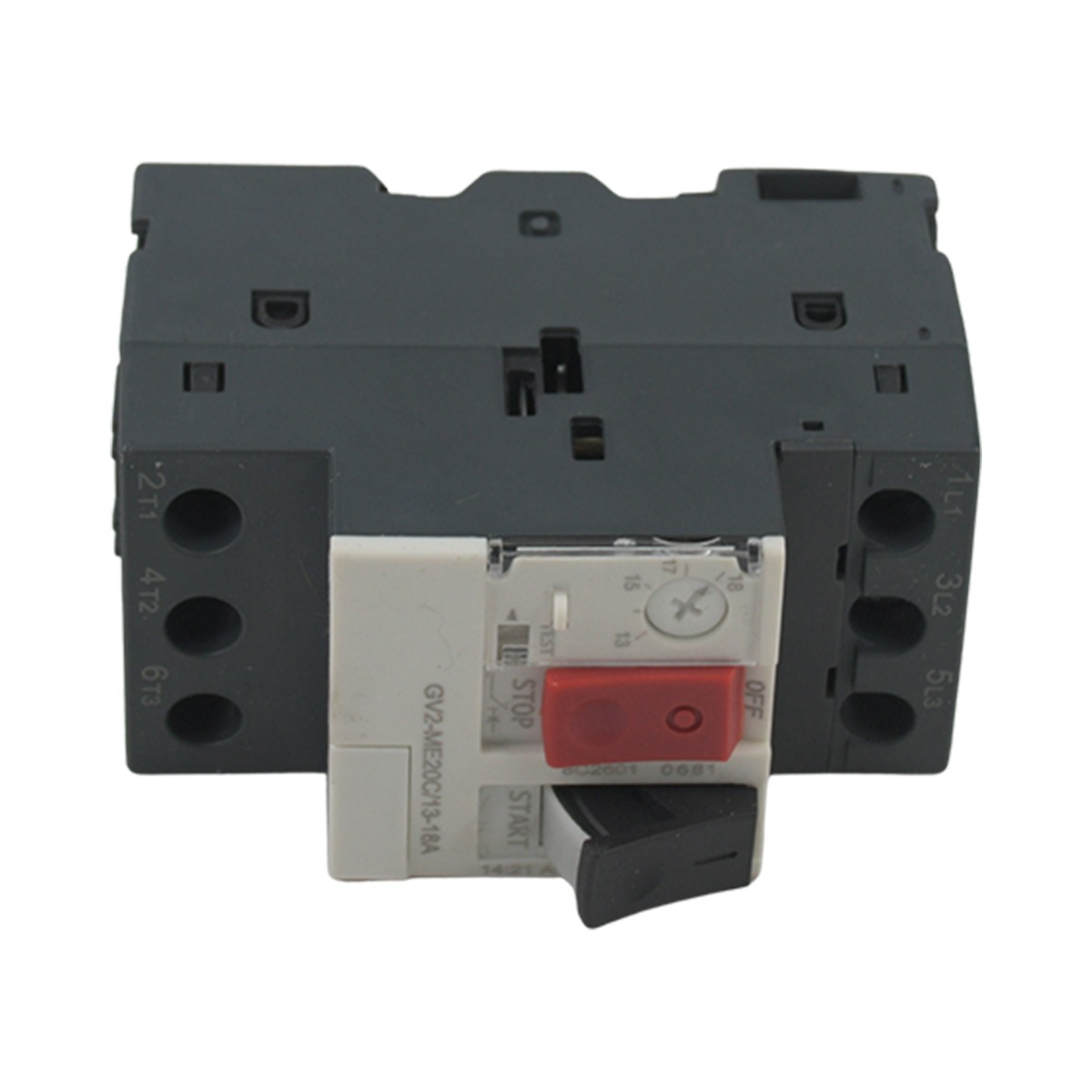

Teilenummern: GV2ME20

Paket beinhaltet:

1x Motorschutzschalter

Spezifikation:
Auslöseeinheit Technologie: Thermisch-magnetisch

Pole: 3P

Netzwerktyp: Wechselstrom

Netzfrequenz: 50/60 Hz

Motorleistung:

7,5 kW bei 400/415 V AC

9 kW bei 500 V AC

15 kW bei 690 V AC

Service Breaking Capacity (Ics):

100 % bei 230/240 V AC

50 % bei 400/415 V AC

50 % bei 440 V AC

75 % bei 500 V AC

75 % bei 690 V AC

Nennstrom (In): 18 A

Thermischer Einstellbereich: 13 – 18 A

Magnetischer Auslösestrom: 341 A

Thermischer Strom (Ith): 18 A

Phasenausfallsensitivität: Ja

Bemessungsbetriebsspannung (Ue): 690 V AC

Bemessungsisolationsspannung (Ui): 690 V AC

Stoßspannungsfestigkeit (Uimp): 6 kV

Steuerungsart: Druckknopf

Nutzungskategorie:

IEC 60947-2 Kategorie A

IEC 60947-4-1 AC-3 / AC-3e

Eignung für Isolation: Ja

Dienst: Kontinuierlich

Leistungsaufnahme pro Pol: 2,5 W

Mechanische Haltbarkeit: 100.000 Zyklen

Elektrische Haltbarkeit:

100.000 Zyklen AC-3 bei 415 V

100.000 Zyklen AC-3e bei 415 V

Montage:

35 mm DIN-Schiene (aufclipbar)

Schalttafelmontage (mit Adapterplatte)

Montageposition: Horizontal / Vertikal

Anzugsdrehmoment: 1,7 N·m

Breite: 45 mm (1,8 Zoll)

Höhe: 89 mm (3,5 Zoll)

Tiefe: 78,5 mm (3,09 Zoll)

IP-Schutzart: IP20

IK-Schutzart: IK04

Feuerwiderstand: 960°C

Klimabeständigkeit: IACS E10

Betriebstemperatur: -20°C bis 60°C

Lagertemperatur: -40°C bis 80°C

Betriebshöhe: bis zu 2000 m

Schockfestigkeit: 30 Gn (11 ms)

Vibrationsfestigkeit: 5 Gn (5–150 Hz)

Anwendungen:

Für Schneider Electric

Ersatzteile.  So gut wie OEM zu einem Bruchteil des Preises.  Exakt die gleiche Leistung wie das Original
